Действие шума, ультра- и инфразвука, а также вибрации на организм человека


Эксплуатация современного промышленного оборудования и средств транспорта сопровождается значительным уровнем шума и вибрации, негативно влияющих на состояние здоровья работающих. С точки зрения безопасности труда шум и вибрация – одни из наиболее распространенных вредных производственных факторов на производстве, которые при определенных условиях могут выступать как опасные производственные факторы. Кроме шумового и вибрационного воздействия, вредное влияние на человека в процессе труда могут оказывать инфразвуковые и ультразвуковые колебания.

Рассмотрим основные физические характеристики шума, вибрации, ультра- и инфразвука.

Шум – это сочетание звуков различной частоты и интенсивности. С физиологической точки зрения шумом называют любой нежелательный звук, оказывающий вредное воздействие на организм человека.

Звуковые колебания, воспринимаемые органами слуха человека, являются механическими колебаниями, распространяющимися в упругой среде (твердой, жидкой или газообразной).

Основным признаком механических колебаний является повторность процесса движения через определенный промежуток времени. Минимальный интервал времени, через который происходит повторение движения тела, называют периодом колебаний (Т), а обратную ему величину – частотой колебаний (f). Эти величины связаны между собой простым соотношением:

(17.1)

где f

– частота колебаний в герцах (Гц);

Т – период колебаний в секундах, с.

Таким образом, частота колебаний определяет число колебаний, произошедших за 1 секунду. Единица измерения частоты – герц (Гц), 1 Гц=1 с-1.

Для характеристики колебаний используют также циклическую частоту (?, с-1), которая определяется как число колебаний, происходящих за 2? секунд. Между обычной и циклической частотами существует следующая связь:

                (17.2)

Циклическая частота и период колебаний связаны следующим соотношением:



                         (17.3)

Одним из наиболее частых видов колебаний, существующих в природе, являются гармонические колебания (рис. 17.1), описываемые уравнением:


(17.4)

где  х – смещение тела от положения равновесия;

? – циклическая частота колебаний;

t – время.



Максимальное значение смещения от положения равновесия (xm) называется амплитудой колебания. Величина, стоящая под знаком косинуса, называется фазой гармонического колебания:

.                       (17.5)

Фаза колебаний
 начальный момент времени t = 0 называется начальной фазой. Фаза колебания характеризуется величиной и направлением отклонения колебания от положения равновесия в зависимости от времени.

Колебания в упругой среде не ограничиваются центром возбуждения этих колебаний. Колеблющиеся частицы среды передают свою энергию соседним частицам. Процесс распространения колебаний в упругой среде называется волной. Каждая из частиц среды при этом колеблется около положения устойчивого равновесия. Поверхность, которая отделяет колеблющиеся частицы от частиц, пока еще не пришедших в колебательное движение, называют фронтом волны. Совокупность точек, колеблющихся в одинаковых фазах, образует волновую поверхность. Все точки фронта волны имеют нулевую фазу. Отсюда следует, что фронт волны представляет собой одну из волновых поверхностей. Фронт волны расположен перпендикулярно к направлению распространения волны. По форме фронта волны различают плоские и сферические (рис. 17.2). Расстояние между двумя соседними частицами, находящимися в одинаковом режиме движения или в одинаковой фазе, называется длиной волны X. На рис. 17.1 представлено графическое изображение гармонических колебаний и также показана длина волны.

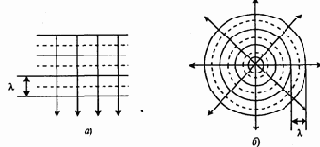

Рис. 17.2. Виды волн: а) плоская; б) сферическая

Источник звуковых колебаний, возбуждающий плоские волны, представляет собой плоскую поверхность, размер которой существенно больше длины волны. Фронты этих волн расположены параллельно плоскости возбуждения.

Сферическая волна

создается маленьким по сравнению с длиной волны возбудителем колебаний – точечным источником звуковых колебаний. При очень большом (бесконечном) удалении источника звуковых колебаний сферические волны могут частично становиться плоскими.



Тип распространяющейся в звукопроводящем материале волны зависит от его вида и размеров, а также от длины волны. Рассмотрим важный с практической точки зрения случай распространения звуковых волн в неограниченных средах, размеры которых значительно больше длины волны. В этих средах распространяются продольные и поперечные волны. В продольной волне меняются местами зоны сжатия (области с повышенным давлением) и зоны растяжения (области с пониженным давлением). Поэтому другое название этих волн – волны сжатия (волны давления). Для этих волн направление колебания частиц совпадает с направлением распространения волны. В природе такой тип волн распространяется в твердых, жидких и газообразных средах, например слышимый звук в воздухе.

Для поперечных волн направление колебания частиц перпендикулярно направлению распространения волны. Эти волны также носят название сдвиговых волн, так как вызывают в звукопроводящем материале сдвиг. Они могут распространяться только в твердой среде.

Скорость V

распространения колебаний в пространстве называется скоростью волны. Связь между длиной волны ?,

скоростью волны V и периодом колебания T

дается выражением:

?=VT,                                 (17.6)

откуда  V=
                                                                                (17.7)

Учитывая, что частота колебания связана с периодом соотношением (17.1), скорость волны можно выразить через частоту:

V=?f.

Скорость распространения звуковых волн в газообразной среде (идеальный газ) определяется выражением:

             (17.8)

где  Х – показатель адиабаты (постоянная величина, для воздуха равная 1,41);

Р –

давление газа;

? – плотность газа.

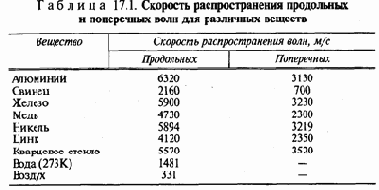

По современным измерениям скорость звука в воздухе при нормальных условиях равна 331 м/с. В табл. 17.1 приведены скорости распространения звуковых волн в различных веществах при комнатной температуре.



Звуковые волны переносят энергию. Для характеристики среднего потока энергии в какой-либо точке среды вводят понятие интенсивности звука – это количество энергии, переносимое звуковой волной за единицу времени через единицу площади поверхности, нормальной (расположенной под углом 90°) к направлению распространения волны.


Интенсивность звука выражается следующим образом:

                     (17.9)

где  I

– интенсивность звука, Вт/м2;

Р – звуковое давление ( разность между мгновенным значением полного давления и средним значением давления, которое наблюдается в среде при отсутствии звукового поля). Па;

? – плотность среды, кг/м3;

С – скорость звука в среде, м/с.

Сила воздействия звуковой волны на барабанную перепонку человеческого уха и вызываемое ею ощущение громкости зависят от звукового давления. Звуковое давление – это дополнительное давление, возникающее в газе или жидкости при нахождении там звуковой волны.

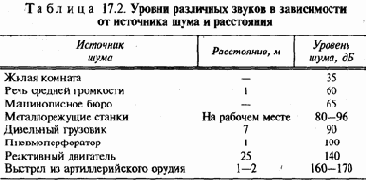

В природе величины звукового давления и интенсивности звука, генерируемые различными источниками шума, меняются в широких пределах: по давлению – до 108 раз, а по интенсивности – до 1016 раз. В соответствии с законом Вебера – Фехнера прирост силы ощущения анализатора человека, в том числе и слухового, пропорционален логарифму отношения энергий двух сравниваемых раздражений. Поэтому для характеристики уровня шума используют не непосредственно значения интенсивности звука и звукового давления, которыми неудобно оперировать, а их логарифмические значения, называемые уровнем интенсивности звука или уровнем звукового давления.

Уровень интенсивности звука

определяют по формуле:

L1=
                     (17.10)

где  L1           –

уровень интенсивности в децибелах (дБ);

I           – интенсивность звука, Вт/м2;

I0                             – интенсивность звука, соответствующая порогу слышимости человеческого уха (I0 – постоянная величина; I0 = 10-12

Вт/м2 на частоте 1000 Гц).

Человеческое ухо, а также многие акустические приборы реагируют не на интенсивность звука, а на звуковое давление, уровень которого определяется по формуле:

                   (17.11)

где  Р – звуковое давление. Па;

P0 – пороговое звуковое давление (P0

– постоянная величина, P0

= 2•10-5 Па на частоте 1000 Гц).

Связь между уровнем интенсивности и уровнем звукового давления определяется следующим выражением:



L1=
            (17.12)

где ?0 и С0 – соответственно плотность среды и скорость звука при нормальных атмосферных условиях, т. е. при t = 20 ºС и P0 = 105 Па;

? и С – плотность среды и скорость звука в условиях измерения.

При распространении звука в нормальных атмосферных условиях LI= Lp. При расчетах уровня шума используют величину интенсивности звука, а для оценки воздействия шума на человека – уровень звукового давления.

Человеческое ухо воспринимает как слышимые колебания, лежащие в пределах от 20 до 20 000 гц. Звуковой диапазон принято подразделять на низкочастотный (20–400 гц), среднечастотный (400–1000 гц) и высокочастотный (свыше 1000 гц). Звуковые волны с частотой менее 20 гц называются инфразвуковыми, а с частотами более 20 000 гц – ультразвуковыми. Инфразвуковые и ультразвуковые колебания органами слуха человека не воспринимаются.

Ультразвуковой диапазон частот делится на два поддиапазона – низкочастотный (20–100 кГц) и высокочастотный (100 кГц– 1000 МГц). Ультразвуки весьма сильно поглощаются газами и во много раз слабее – жидкостями. Так, например, коэффициент поглощения ультразвука в воздухе приблизительно в 1000 раз больше, чем в воде. Ультразвуки применяются в промышленности для контрольно-измерительных целей (дефектоскопия, измерение толщины стенок трубопроводов и др.), а также для осуществления и интенсификации различных технологических процессов (очистка деталей, сварка, пайка, дробление и т.д.). Ультразвуки ускоряют протекание процессов диффузии, растворения и химических реакций.

Инфразвук – это область акустических колебаний в диапазоне ниже 20 Гц. В производственных условиях инфразвук, как правило, сочетается с низкочастотным шумом, а в ряде случаев и с низкочастотной вибрацией. Источниками инфразвука в промышленности являются компрессоры, дизельные двигатели, вентиляторы, реактивные двигатели, транспортные средства и др.

Характеристиками ультразвуковых и инфразвуковых колебаний, как и в случае звуковых волн, являются уровень интенсивности (Вт/м2), уровень звукового давления (Па) и частота (Гц).



Рассмотрим, как действуют шум, ультра- и инфразвук, а также вибрация на организм человека.

Звуки очень большой силы, уровень которых превышает 120-130 дБ, вызывают болевое ощущение и повреждения в слуховом аппарате (акустическая травма). В табл. 17.2 представлены уровни различных звуков.



Разрыв барабанных перепонок в органах слуха человека происходит под воздействием шума, уровень звукового давления которого составляет ? 186дБ. Воздействие на организм человека шума, уровень которого около 196 дБ, приведет к повреждению легочной ткани (порог легочного повреждения).

Однако не только сильные шумы, приводящие к мгновенной глухоте или повреждению органов слуха человека, вредно отражаются на здоровье и работоспособности людей. Шумы небольшой интенсивности, порядка 50–60дБА1, негативно воздействуют на нервную систему человека, вызывают бессонницу, неспособность сосредоточиться, что ведет к снижению производительности труда и повышает вероятность возникновения несчастных случаев на производстве. Если шум постоянно действует на человека в процессе труда, то могут возникнуть различные психические нарушения, сердечно-сосудистые, желудочно-кишечные и кожные заболевания, тугоухость.

1 В дБА выражается уровень шума, замеренный по шкале А шумомера, конструкция и принцип работы которого изложены далее.

Последствия воздействия шума небольшой интенсивности на организм человека зависят от ряда факторов, в том числе возраста и состояния здоровья работающего, вида трудовой деятельности, психологического и физического состояния человека в момент действия шума и ряда других факторов. Шум, производимый самим человеком, обычно не беспокоит его. В отличие от этого посторонние шумы часто вызывают сильный раздражающий эффект. Если сравнивать шумы с одинаковым уровнем звукового давления, то высокочастотные шумы (f > 1000 Гц) более неприятны для человека, чем низкочастотные (f < 400 Гц). В ночное время шум с уровнем 30–40 дБА является серьезным беспокоящим фактором.



При постоянном воздействии шума на организм человека могут возникнуть патологические изменения, называемые шумовой болезнью, которая является профессиональным заболеванием.

Инфразвук также оказывает негативное влияние на органы слуха, вызывая утомление, чувство страха, головные боли и головокружения, а также снижает остроту зрения. Особенно неблагоприятно воздействие на организм человека инфразвуковых колебаний с частотой 4–12 Гц.

Вредное воздействие ультразвука на организм человека выражается в нарушении деятельности нервной системы, снижении болевой чувствительности, изменении сосудистого давления, а также состава и свойств крови. Ультразвук передается либо через воздушную среду, либо контактным путем через жидкую и твердую среду (действие на руки работающих). Контактный путь передачи ультразвука наиболее опасен для организма человека.

Рассмотрим воздействие вибрации на организм человека. Вибрация - это совокупность механических колебаний, простейшим видом которых являются гармонические. В ГОСТе 24346-80 «Вибрация. Термины и определения» вибрация определяется как движение точки или механической системы, при котором происходит поочередное возрастание и убывание во времени значений по крайней мере одной координаты. Вибрацию вызывают неуравновешенные силовые воздействия, возникающие при работе различных машин и механизмов. Примером таких устройств могут служить ручные перфораторы, кривошипно-шатунные механизмы и другие, детали которых совершают возвратно-поступательные движения. Вибрацию также создают неуравновешенные вращающиеся механизмы (электродрели, ручные шлифовальные машины, металлообрабатывающие станки, вентиляторы и т.д.), а также устройства, в которых движущиеся детали совершают ударные воздействия (зубчатые передачи, подшипники и т.д.). В промышленности также используются специальные вибрационные установки, в частности, при уплотнении бетонных смесей, при дроблении, измельчении и сортировке сыпучих материалов, при разгрузке транспортных средств и в ряде других случаев.



Если вибрирующая система совершает гармонические колебания (17.2), то для ее описания используют следующие характеристики:

§      амплитуду виброперемещения, т. е. наибольшее отклонение колеблющейся точки от положения равновесия, Хт, м;

§      колебательную скорость, или виброскорость, am, м/с;

§      ускорение колебаний, или виброускорение, Vm, м/с2;

§      период колебаний, Т, с;

§      частоту колебаний, f, гц.

Если вибрации имеют несинусоидальный характер, то их можно представить в виде суммы синусоидальных (гармонических) составляющих с помощью разложения в ряд Фурье.

Значения виброскорости и виброускорения для различных источников изменяются в очень широких пределах, поэтому, как и для шума, удобнее пользоваться их логарифмическими характеристиками. Так, логарифмический уровень виброскорости (или просто уровень виброскорости) определяется по формуле:

                   (17.13)

где  Lv            –

уровень виброскорости, дБ;

V          –

колебательная скорость, м/с;

V0           – пороговое значение колебательной скорости, стандартизованное в международном

   масштабе (V0 = 5•10-8

м/с).

По аналогии логарифмический уровень виброускорения может быть определен следующим образом:

,                   (17.14)

где  La           –

уровень виброускорения, дБ;

а          –

ускорение колебаний, м/с2;

а0            – пороговое значение ускорения колебаний, стандартизованное в международном

   масштабе (а0 = 3 • 10-4 м2

/с).

Необходимо различать общую и местную вибрации. Общая вибрация действует на весь организм в целом, а местная – только на отдельные части его (верхние конечности, плечевой пояс, сосуды сердца).

При воздействии общей вибрации наблюдаются нарушение сердечной деятельности, расстройство нервной системы, спазмы

сосудов, изменения в суставах, приводящие к ограничению подвижности. Если частоты колебания рабочих мест совпадают с собственными частотами колебаний внутренних органов человека1



(явление резонанса), то возможно механическое повреждение данных органов вплоть до разрыва.

1 Для большинства внутренних органов человека частоты собственных колебаний составляют 6–9 Гц.

При действии на руки работающих местной вибрации (вибрирующий инструмент) происходит нарушение чувствительности кожи, окостенение сухожилий, потеря упругости кровеносных сосудов и чувствительности нервных волокон, отложение солей в суставах кистей рук и пальцев и другие негативные явления. Длительное воздействие вибрации приводит к профессиональному заболеванию – вибрационной болезни, эффективное лечение которой возможно лишь на начальной стадии ее развития.

Рассмотрим теперь вопросы, связанные с нормированием шума, инфра- и ультразвука, вибрации.

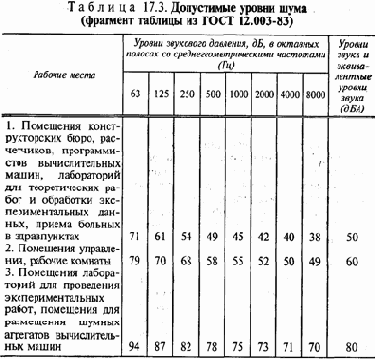

Шум нормируется на рабочих местах согласно ГОСТу 12.1.003-83 и СН № 3223-85 «Санитарные нормы допустимых уровней шума на рабочих местах». В указанных нормативных документах предусмотрены два метода нормирования шума: по предельному спектру шума и по интегральному показателю – эквивалентному уровню шума в дБА. Выбор метода нормирования в первую очередь зависит от временных характеристик шума. По этим характеристикам все шумы подразделяются на постоянные, уровень звука которых за 8-часовой рабочий день изменяется не более чем на 5 дБА, и непостоянные, аналогичная характеристика которых изменяется за рабочий день более чем на 5 дБА.

Нормирование по предельному спектру шума является основным для постоянных шумов. Предельный спектр шума –

это совокупность нормативных значений звукового давления на следующих стандартных среднегеометрических частотах: 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц. В табл. 17.3 представлены допустимые уровни шума на различных рабочих местах.

Сокращенно предельные спектры шума обозначаются ПС (предельный спектр) с указанием допустимого уровня звукового давления на частоте 1000 Гц, например: ПС-45, ПС-55, ПС-75 и др. Постоянный шум на рабочих местах не должен превышать нормированных уровней, представленных в ГОСТе 12.003-83.





Существует и другой метод нормирования шума, устанавливающий предельно допустимые уровни как постоянного, так и непостоянного шума. Он основан на измерении шума по стандартной шкале А шумомера1. Эта шкала имитирует частотную чувствительность человеческого уха. Уровень шума, измеренный по шкале А шумомера, обозначается дБА. Постоянные шумы предпочтительно характеризовать по предельному спектру шума, а непостоянные – только в дБА.

1 Как следует из названия, шумомером называют прибор для измерения шума. Устройство этого прибора описано в §17.2.

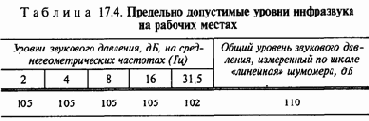

Рассмотрим, как определяются предельные значения инфразвука. Чаще всего в условиях производства инфразвук сочетается с низкочастотным шумом и вибрацией. Как и в случае шума, инфразвук измеряется шумомерами.

Инфразвук подразделяется на постоянный, уровень звукового давления которого, измеренного по стандартной шкале «линейная» шумомера, изменяется не более чем на 10 дБ за время наблюдения 1 мин, и непостоянный, аналогичная характеристика которого изменяется не менее чем на 10 дБ за тот же период наблюдения. Для постоянного инфразвука нормируется уровень звукового давления на частотах 2, 4, 8, 16 и 31,5 Гц, а для непостоянного – общий уровень звукового давления по стандартной шкале «линейная» шумомера, дБ. Предельно допустимые уровни инфразвука, установленные «Гигиеническими нормами инфразвука на рабочих местах», показаны в табл. 17.4.



Допустимый уровень ультразвука нормируется в соответствии с ГОСТом 12.1.003-83 и Санитарными нормами № 2282-801. Весь ультразвуковой диапазон частот принято подразделять на низкочастотный с частотой колебаний до 100 кГц и высокочастотный (от 100 до 1 000 000 кГц). Низкочастотные колебания распространяются как воздушным, так и контактным путем, а высокочастотные – только контактным. Для низкочастотных ультразвуковых колебаний в соответствии с названными выше нормативными документами установлены следующие предельные значения звукового давления на рабочих местах:

1 Полные названия этих нормативных документов: ГОСТ 12.1.003-83 «ССБТ.


Ультразвук. Общие требования безопасности» и СН № 2282-80 «Санитарные нормы и правила при работе с оборудованием, создающим ультразвук, передаваемый локальным путем на руки работающих».

Среднегеометрическая

частота, Гц

12,5

16,0

20,0

25,0

31,5-100,0

Уровень звукового

давления, дБ

80

90

100

105

110

Если ультразвуковые колебания передаются на руки и другие части тела работающих контактным путем, то уровень звукового давления не должен превышать 110 дБ.

Как уже сказано выше, различают общую вибрацию, передающуюся через опорные поверхности на тело сидящего или стоящего человека, и локальную (местную), передающуюся через руки человека.

В зависимости от источника возникновения выделяют три категории вибрации:

§      транспортная;

§      транспортно-технологическая;

§      технологическая.

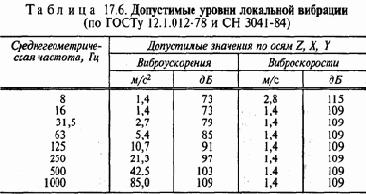

Вибрацию нормируют в соответствии с ГОСТом 12.1.012-78 «ССБТ. Вибрация. Общие требования безопасности», а также в соответствии с СН № 3044-84 «Санитарные нормы вибрации рабочих мест» (общая вибрация) и СН № 3041-84 «Санитарные нормы и правила при работе с машинами и оборудованием, создающими локальную вибрацию, передающуюся на руки работающих».

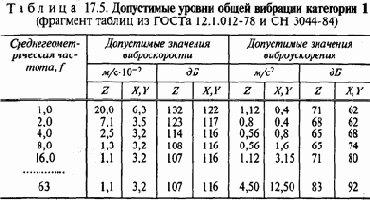

Для каждой из трех категорий вибрации нормируют величины виброскорости и виброускорения как в линейных единицах (м/с и м/с2), так и в логарифмических (дБ) в зависимости от частоты вибрации. Общая вибрация нормируется в диапазоне частот 0,8–80 Гц, а местная (локальная) – в диапазоне частот 8–1000 Гц. Обычно вибрация включает как горизонтальную, так и вертикальную составляющие, поэтому при ее нормировании учитывают направление действия вибрации. При этом используют следующие обозначения: Z – вертикальная ось, а Х и Y – горизонтальные оси. В табл. 17.5 и 17.6 представлены примеры нормирования как общей, так и локальной вибрации.
