Экология и безопасность жизнедеятельности
В производственных условиях возможны случаи
В производственных условиях возможны случаи обрыва электрических проводов и падения их на землю или нарушение изоляции кабеля, находящегося в земле. При этом вокруг любого проводника, оказавшегося на земле или в земле, образуется зона растекания тока. Если человек окажется в этой зоне и будет стоять на поверхности земли, имеющей различные электрические потенциалы в местах, где расположены ступни его ног, то по длине шага возникает шаговое напряжение Vш

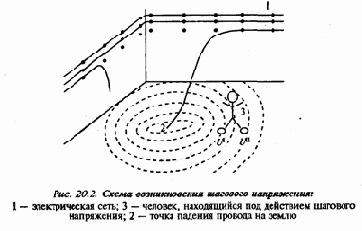

(рис. 20.2). Шаговым напряжением или напряжением шага называется напряжение между двумя точками цепи тока, находящимися на расстоянии шага (0,8–1,0 м), на которых одновременно стоит человек.
Напряжение шага Vш определяется по формуле:
где U1
– потенциал в точке касания земли одной ноги человека, В;
U11 – потенциал в точке касания земли второй ноги человека, В.
Наибольший электрический потенциал возникает в точке соприкосновения провода с землей. Опасность поражения человека шаговым напряжением повышается по мере приближения человека к месту замыкания провода на землю и при увеличении величины шага. Практически напряжение шага падает до нуля на расстоянии 20 м от точки падения провода. Выходить из зоны поражения следует мелкими шагами. Защитное действие оказывает обувь, обладающая изоляционными свойствами, например резиновая.
